TV Sharp PICCOLO 21EF35A MATI STANDBY/GAGAL START

PENYEBAB TV SHARP PICCOLO GAGAL START/MATI STANDBY

Sering sekali untuk TV Sharp Piccolo kendala mati stanby atau gagal start

pada saat tv kita on kan, ada semburan dari flyback menandakan tv start, dan lampu led indicator berubah warna nyala redup kemudian terang, tetapi dalam beberapa detik,

Tv kembali lagi standby dan tv tidak bisa nyala/start

jadi untuk kasus tv kendala seperti ini, langkah yang sering saya lakukan adalah sebagai berikut...

kita bongkar dulu casing belakangnya kemudian bersikan mesinya dari debu dan kotoran

kemudian yang pertama dahulu kita lakukan solder ulang pada komponen biasanya terdapat retak solderanya,

kemudian coba kita on kan/nyalakan sambil kita tes semua tegangan - tegangan yang harus ada pada bagian - bagian penting syarat tv bisa start/nyala

cek tegangan pada B+ 125volt, tegangan pada jalur video 185volt, tegangan pada icvertical 26v, tegangan pada ABL, dan tegangan pada heater,

dan jika tegangan - tegangan drop, misal tegangan pada ic vertical hanya 5volt,

tegangan pada video juga mengalami drop hanya 50volt, tetapi jika tegangan pada B+ normal yaitu 125volt

jadi kesimpulanya ni sudah di pastikan masalah bukan di power suplaynya, karena tegangan normal

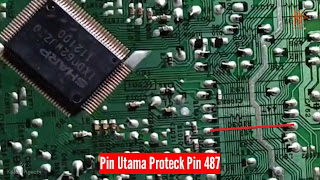

jadi untuk mengatasi kendala seperti yang harus lakukan adalah membuka pin protek utamanya di pin 487 agar permasalahan cepat terselesaikan..

setelah pin protek terbuka kita cek lagi tegangan video 185v masih drop

dan akhinya sudah ketemu masalahnya ada pada flybacknya yang sudah short dengan ground

akhinya kita ganti flyback yang baru dengan seri : JF0501 - 32601

Setelah sudah saya lakukan penggantian flyback akhinya tv sudah tidak protect lagu sudah keluar raster

dan kemudian kita coba tes pakai set top box dan gambarnya sudah normal dan tidak gagal start/mati standby lagi

untuk video tutorialnya bisa lihat di bawah ini :

https://youtu.be/FUt6-hcxAhQ
